==玻璃纤维==
缝合与织物面料 #

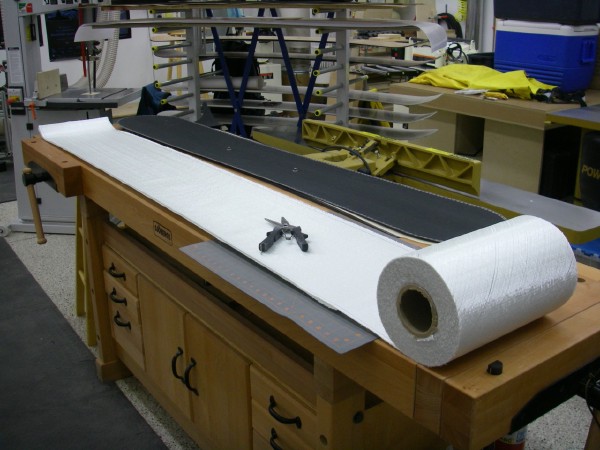

我非常喜欢用于滑雪板应用的无纺布。编织会导致每束纤维在另一束上方或下方穿过的应力点。滑雪板的不断弯曲导致树脂在这些应力点周围快速破裂，使得纤维不受支撑并因此易于破裂。使用机织织物制造的板材比我们认为可接受的更快地失去其刚度。缝合的织物允许每层的纤维平放在彼此之上，随着时间的推移产生更强的层压。此外，缝合的织物比编织物捕获更少的树脂，导致更轻的层压物。
Vectorply对于这些应用的织造和缝合织物之间的差异有一个很好的页面。这是他们页面的一个很好的总结：
编织中固有的纱线卷曲会在层压板中产生应力点，并随后导致强度和刚度下降。英镑非卷曲增强材料的强度比机织织物强30％。其次，由于纤维与纤维的接触较少，由纤维编织产生的粗糙表面转化为差的剪切性能。 第三，由编织产生的间隙允许树脂在粗纱中聚集，从而导致较低的性能，增加了不必要的重量和成本。
– Vectorply. (n.d.). Stitch-Bonded Reinforcements. Retrieved from http://vectorply.com/stitch-bonded-reinforcements/ on 2019/02/08.
碳纤维和凯夫拉纤维 #

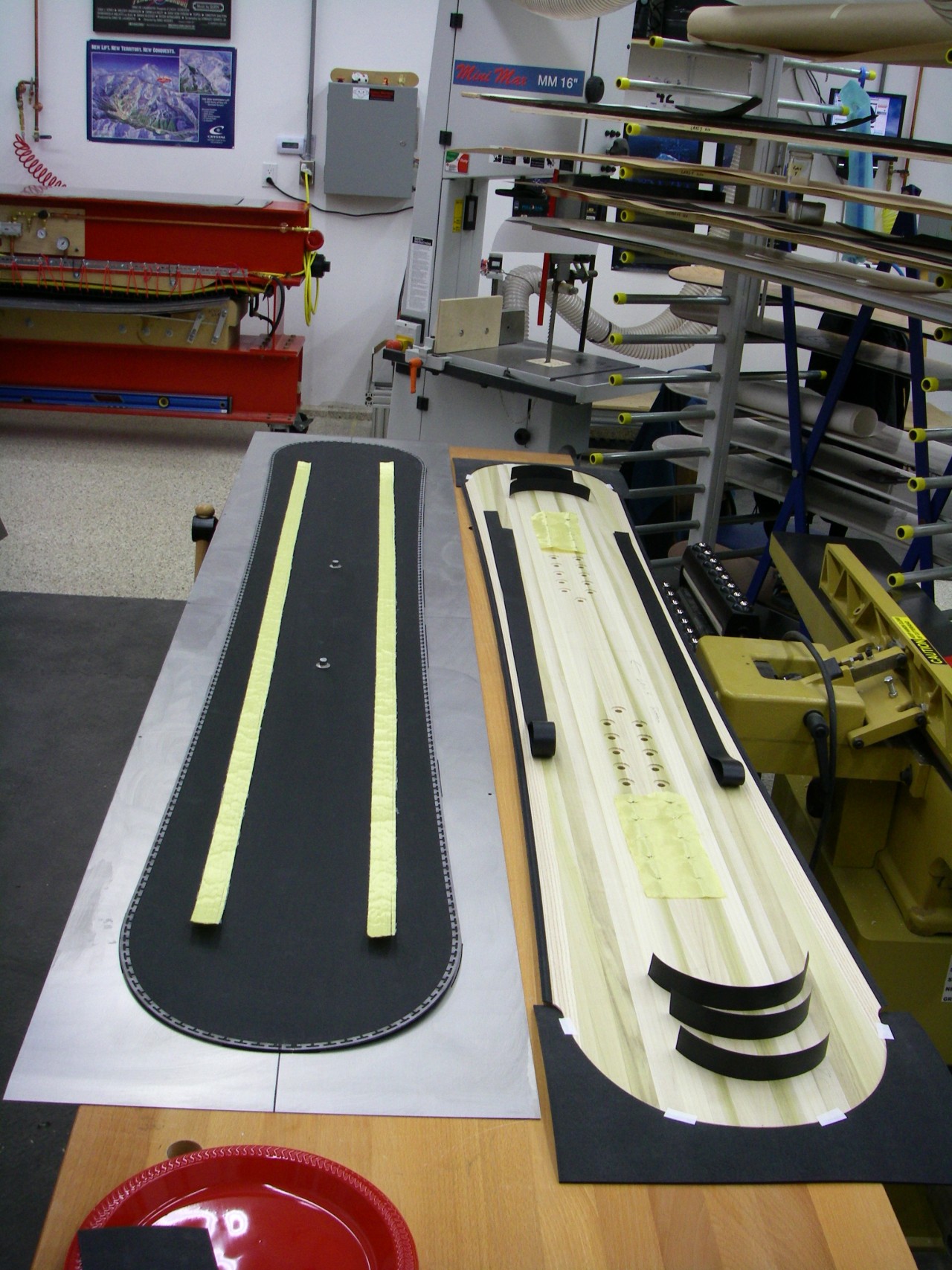

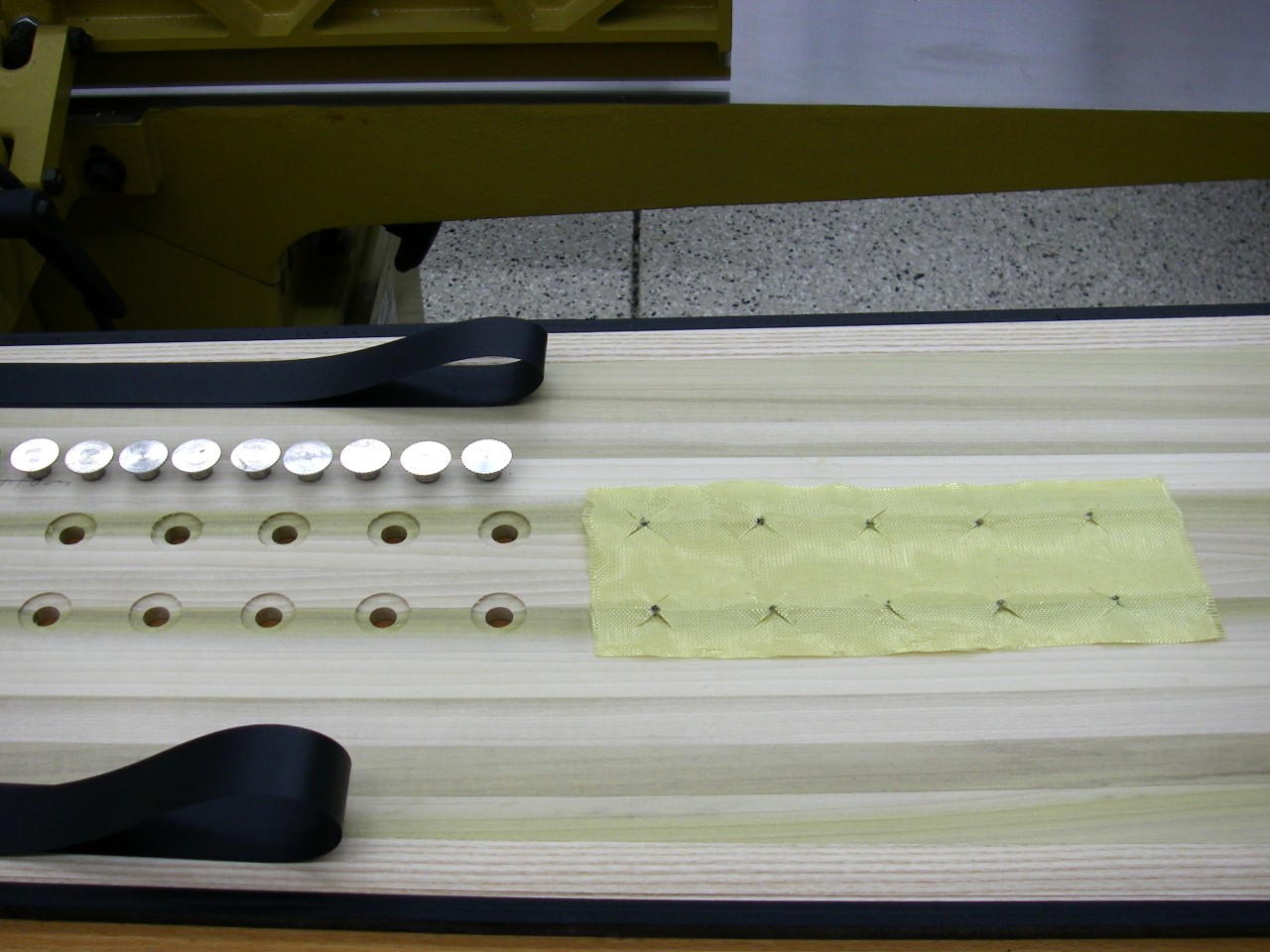

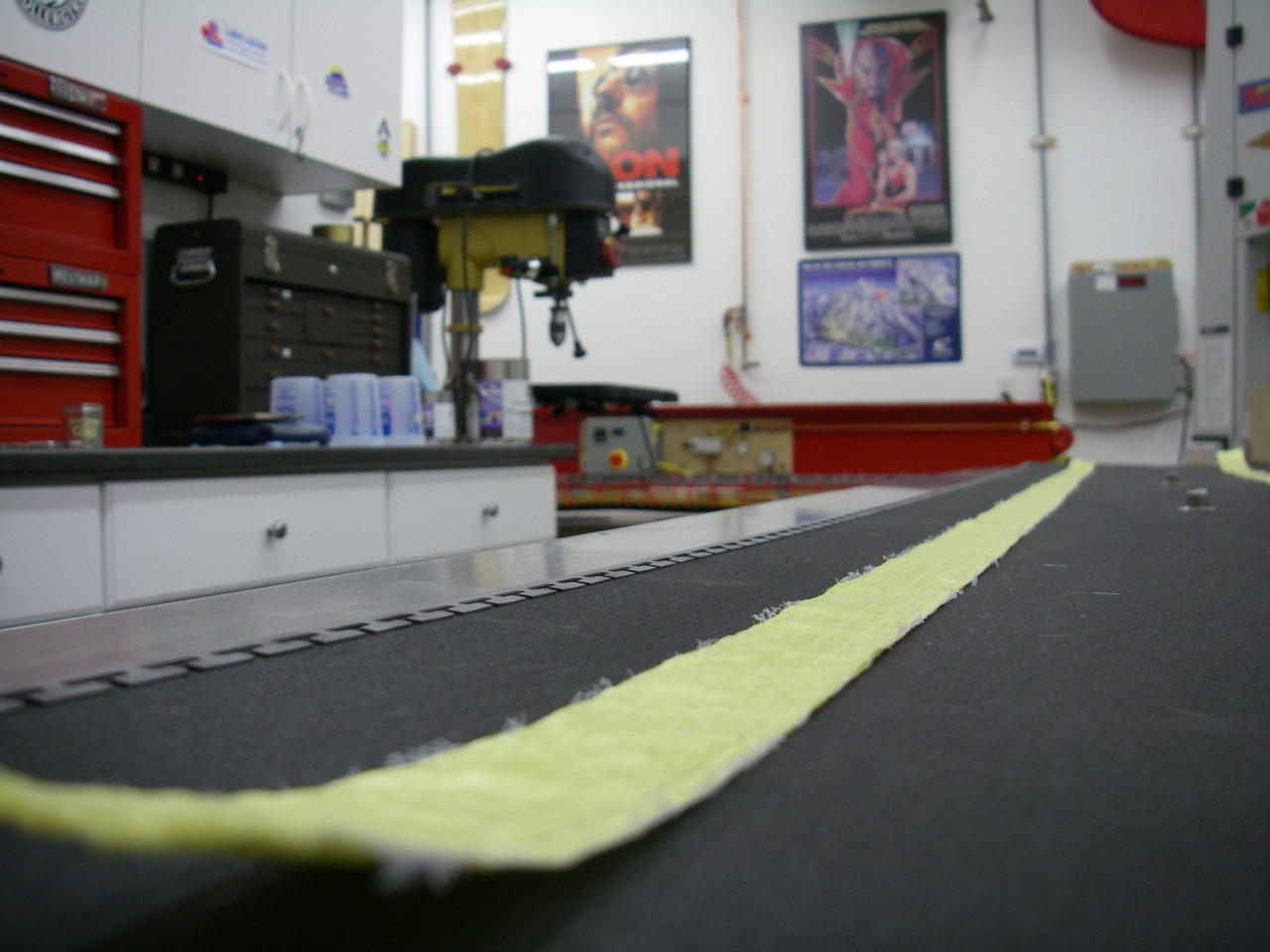

某些板上使用单轴凯夫拉或碳纤维，根据应用提供额外的刚度和弹性。特别大的板可以用基部的凯夫拉条加固，以帮助提供刚度，同时保持芯更薄，从而减轻重量。凯夫拉或碳纤维可以仅用于板头或板尾，或者在绑带和鼻子或尾部之间展开，以提供更大的扭转刚度。我使用1英寸宽的单轴凯夫拉和碳纤维，在某些应用中使用许多非常薄的碳纤维条。
注意：未使用的KEVLAR®应远离紫外线。它会在紫外线下降解。
各种纤维和增强材料 #
我用过的纤维 #
- Vectorply E-TLX 2200
- Vectorply E-TLX-1900
- Kevlar, biax, woven, 1.70 oz./yd.² (58 g/m²) Warp 34 Kevlar 49 195 Denier x Fill 34 Kevlar 49 195 Denier, Plain Weave, 3.0 mils (.08 mm) Thickness.

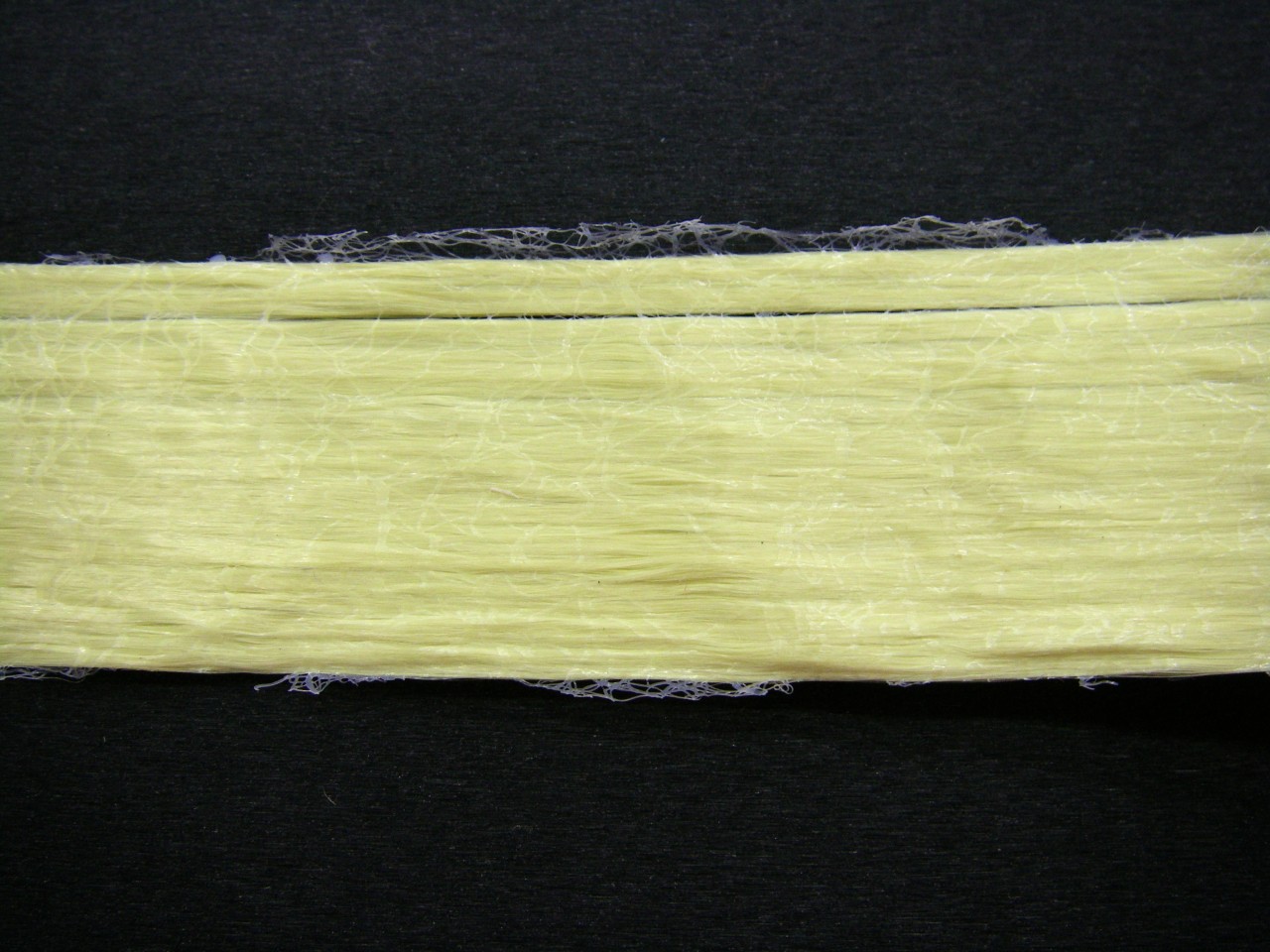

- Kevlar, unidirectional, heat set binder, 0.010" x 1", 6.8 oz./yd.².

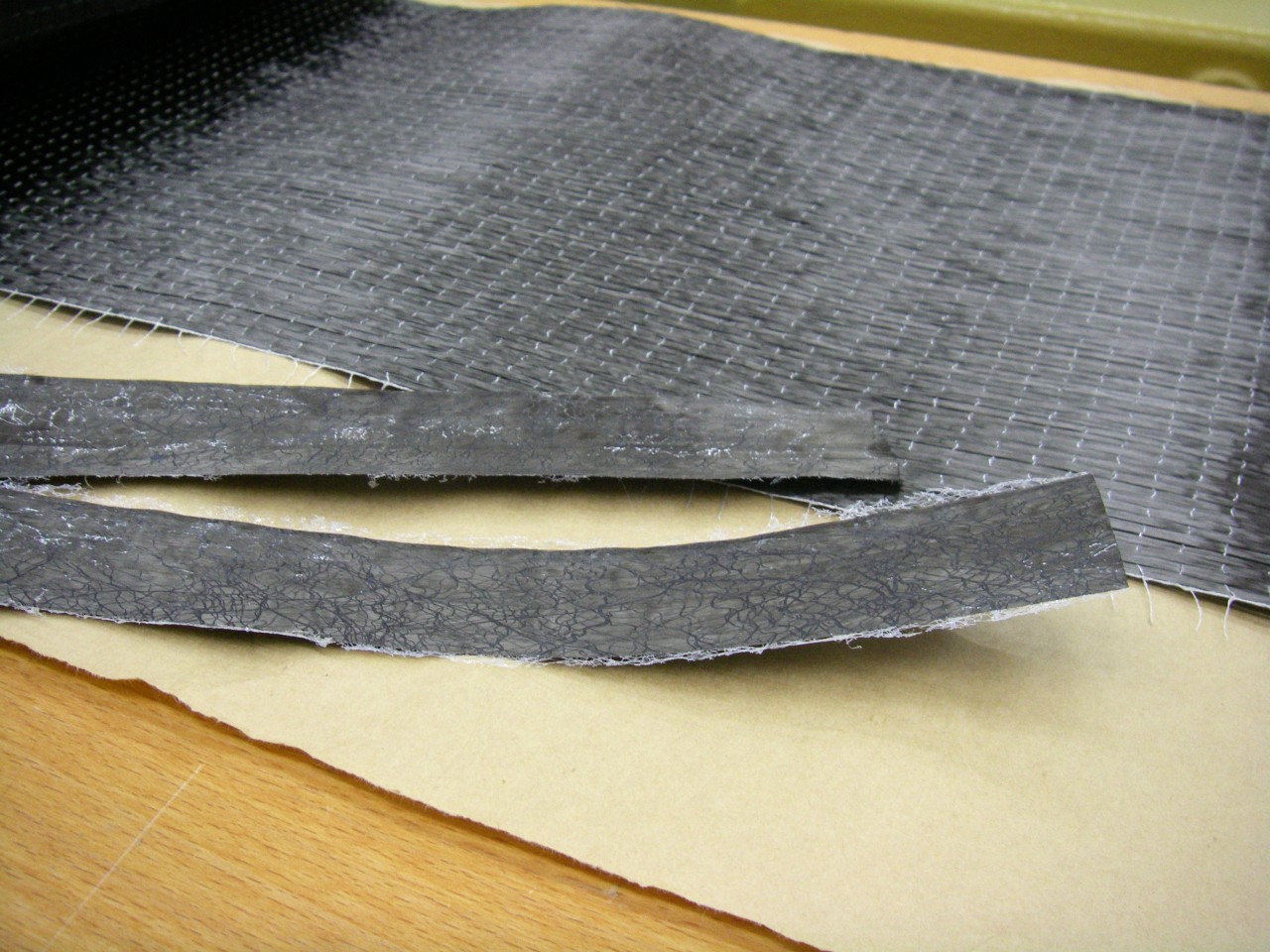

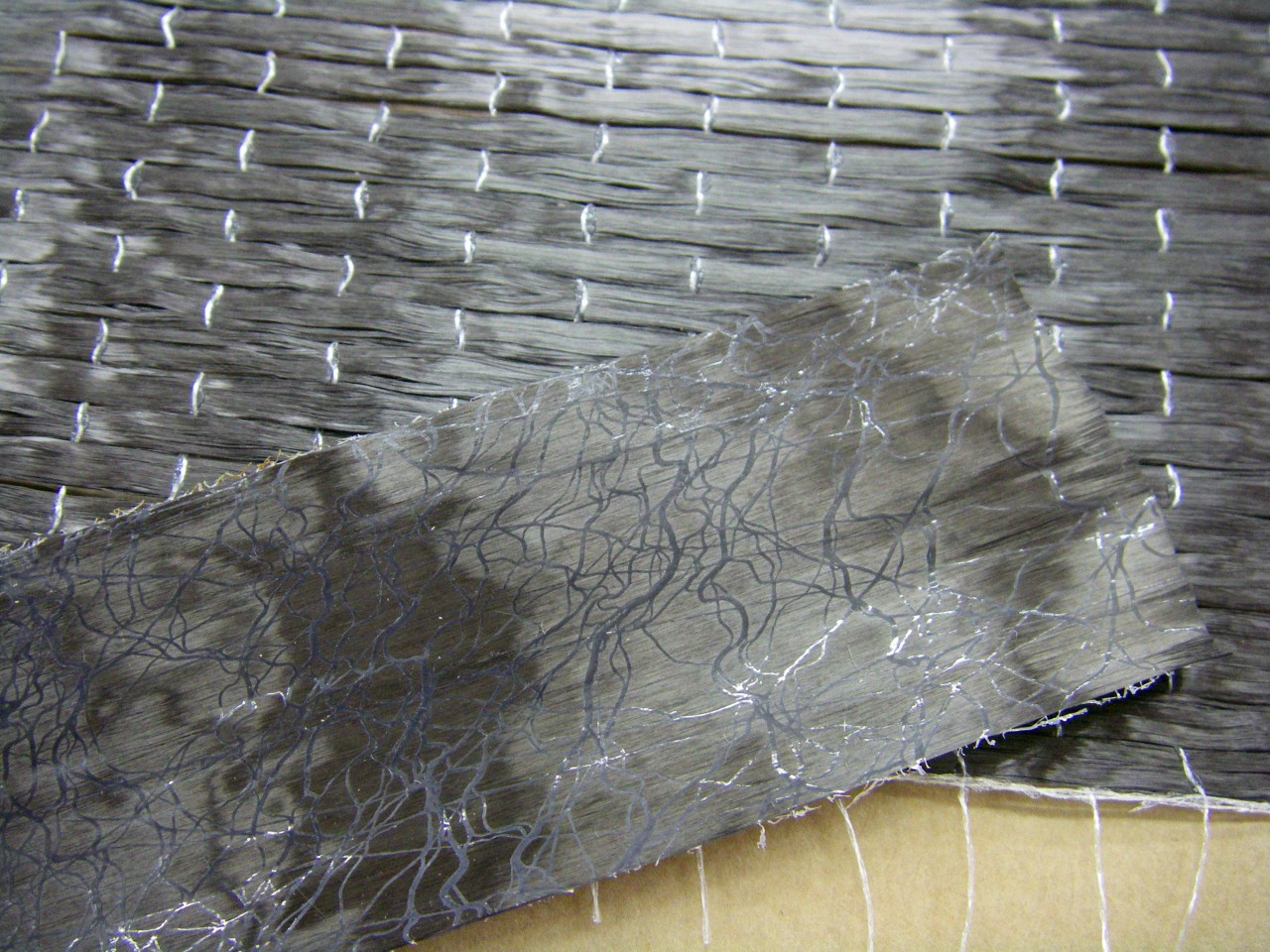

- Carbon Fiber, unidirectional, heat set binder, 0.008" x 1", 5.3 oz./yd.².
- Carbon Fiber, unidirectional, 0.007" x 2.25", Hexcel HexForce GA045, 4.4 oz./yd.², 6k.
- Carbon Fiber, unidirectional, 0.010" x 12", Hexcel GA060, 6.7 oz./yd.² (227 g/m²), Warp 7 12K Carbon x Fill 4 Proprietary Heatset, Plain Weave, 10.1 mils (.26 mm) Thickness.

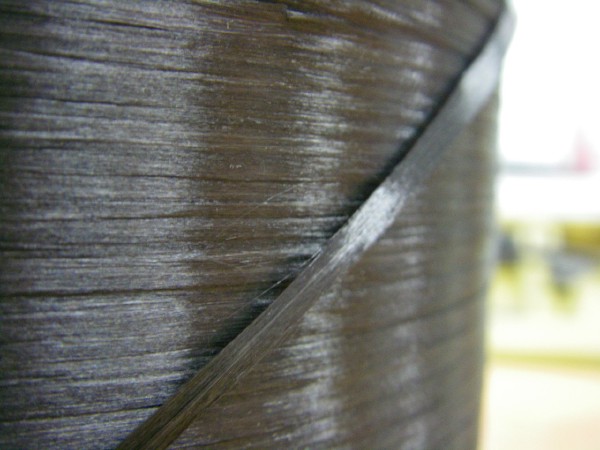

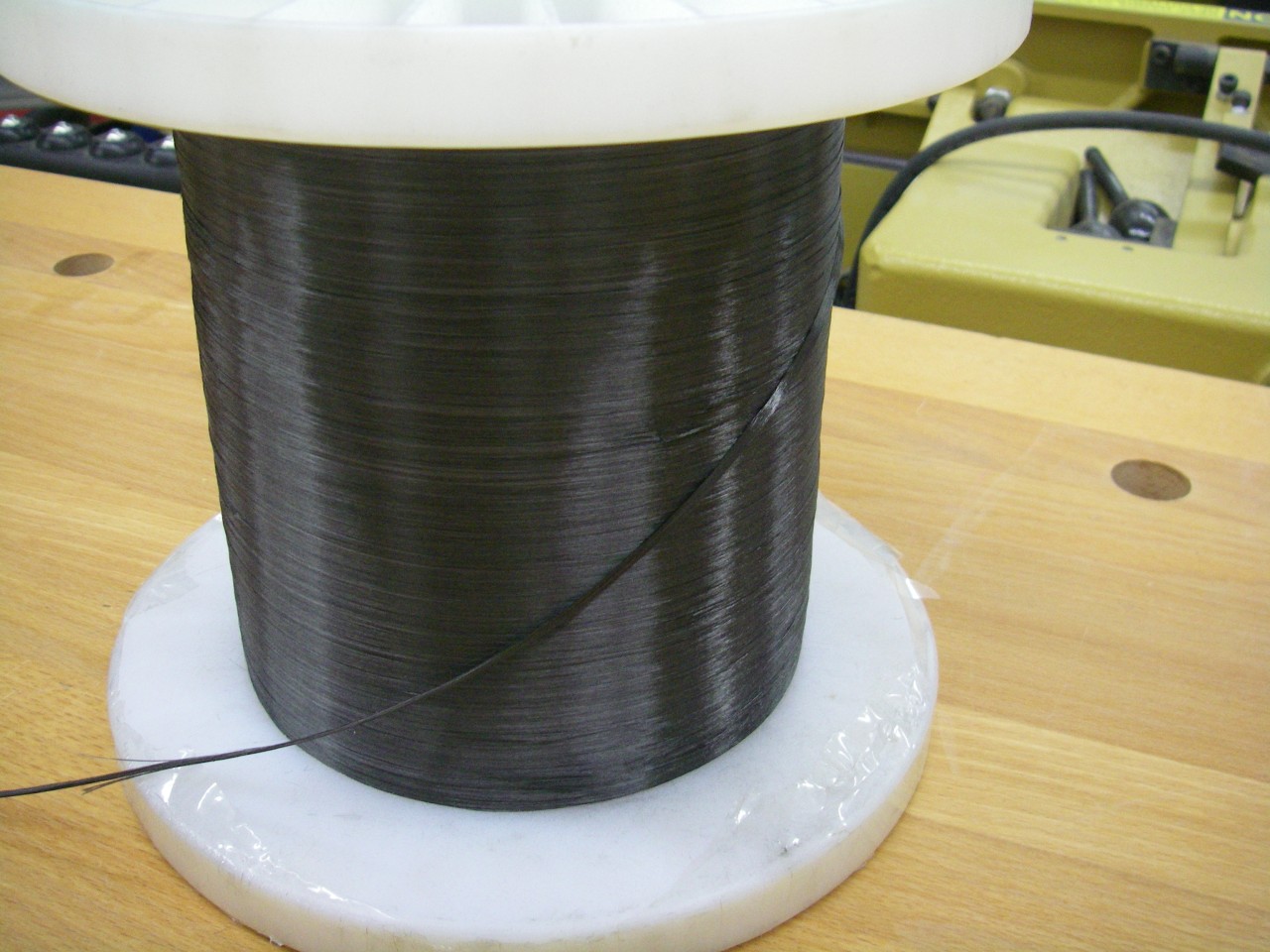

- Carbon Fiber, raw tow, roll from EBay long ago, Aomco Performance Products, Inc., P100-2K, grade 304-NT, 1.02lbs, 4800ft, 0.003-0.004" x ~3mm. 110 Msi, 348 ksi, 10 um filament diameter, 2880 denier / 3200 dtex (0.32 g/m).
安全 #
玻璃纤维，碳纤维和凯夫拉纤维非常小，很容易穿透你的皮肤。它们也漂浮在空气中，很容易吸入，在肺部沉淀。处理纤维时戴上手套。在切割任何这些材料时，无论是原始材料还是层压材料，都要佩戴高质量的防尘面罩和护目镜。当从滑雪板上修剪边角料以及在板的侧面打磨时，这尤其重要，因为这会产生大量富含纤维的灰尘。
